手动卧式测试台结构

[来源:上海实干实业有限公司]    [作者测试台小编]    [日期:2014-05-22 13:32]    [热度:]
手动卧式测试台结构图


手动卧式测试台结构图

SG手动卧式测试台说明:

SG手动卧式测试台是我公司针对线束及电子行业研制开发的一种检测设备,专用于检测各种线束接线端子的拉脱力。可配置NK、HF推拉力计和专用夹具,本仪器具有设备小巧、操作准确、测量精度高、试件装夹方便、操作简单等特点,是线束生产厂家确保产品质量的理想设备。

手动卧式测试台特点:
卧式安装。手动操作,操作简单稳定。可将本机台安装于桌(台)上使用,使机架更加稳固。长×宽×高:450mm×260mm×160mm。有效行程:50mm。额定负荷:500N。(也可配置1000N)净重:10.6Kg。
手动卧式测试台的推拉力计:
一般标准配置为数显式推拉力计HF—500。(也可配置指针式推拉力计NK—500,价格不同)数显式推拉力计
型号:HF—500。最大负荷:500N(Kg、N和ib三种单位可自动转换)。分辨率:0.01N。精度:±0.5%。输出接口:RS 232?? 九孔插座。电源:充电电源:220V/AC;电池连续工作时间:6~8小时。稳定性:温漂:0.2uV/℃(0~60℃);零漂:≤ 0.1%/8小时/FS。标定范围:满量程标定。环境温度:0~+60℃。环境湿度:≤ 80%。允许过载:150%。供电方式:5 号电池组 /220V AC 充电 4~6 小时。
手动卧式测试台指针式推拉力计:
型号:NK—500。最大负荷:500N(50Kg)。推拉杆行程:10mm。工作温度:20℃±10℃。运输温度:-27℃~+70℃。相对湿度:15%~80%RH。工作环境:周围无震源及腐蚀性介质。客户可根据需要,配置相对应规格的测力计:指针式推拉力计规格有NK—10、20、30、50、100、200、300、500。数显式推拉力计规格有HF—2、5、10、20、50、100、200、500、1000等
手动卧式测试台的左夹具:
· 外形尺寸:115mm×180mm×30mm。· 适用范围:主要应用于插拔力测试、线束接线端子等拉力测试。
· 标准负荷:500N,最大负荷:1000N。
手动卧式测试台的右夹具:
· 型号:AJJ-06。
· 适用范围:各种线缆、玻璃、皮革、各种电器元件等材料的拉力、破坏力、插拨力、线束接线端子等拉力测试。
· 标准负荷:500N,最大负荷:1000

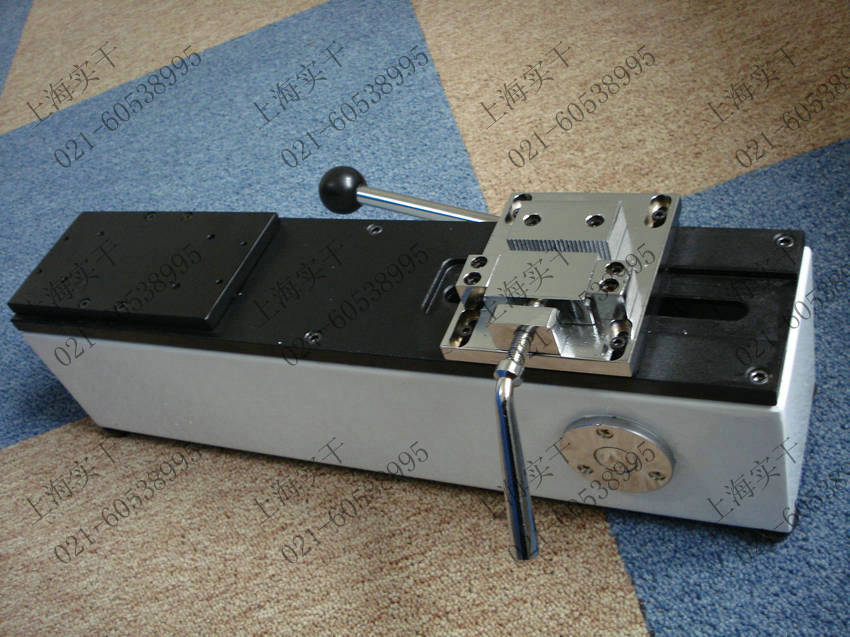

手动卧式测试台图片

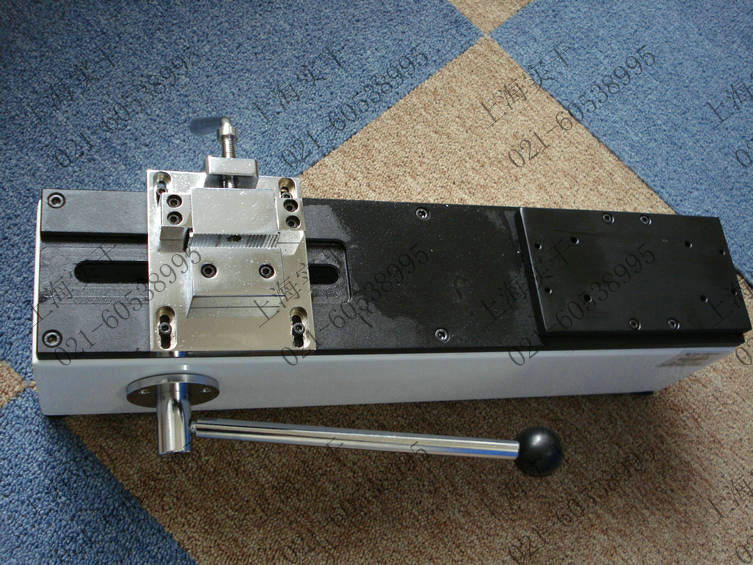

  手动卧式测试台图片

 手动卧式测试台图片


手动拉力测试台图片



售后服务:
⑴负责将用户所订购的设备免费安装、调试直至正常运行;
⑵在安装现场免费为用户提供基本操作、日常保养的培训服务;
⑶自设备验收合格之日起按原厂家标准保修条例对本项目的设备提供保修服务;
⑷免费将原厂家标准保修服务提升为上门保修服务;
⑸免费将原厂家标准保修服务提升为终身保修服务,保修期外的设备仅按成本价收取故障配件费,免人工费;
⑹服务响应时间为24小时,
⑺将免费提供系统及硬件设备升级的技术咨询;
⑻将定期向用户赠送产品技术相关资料;
⑼将不定期上门或电话访问用户,了解系统及设备的运行情况,现场解决用户的问题
