机械厂动态扭矩测试仪

[来源:http://www.celi17.com/]    [作者动态扭矩测试仪]    [日期:2016-10-10 08:56]    [热度:]
机械厂动态扭矩测试仪
上海实干厂家创新设计的动态扭矩测试仪传感器扭矩数值的测量采用应变电测原理,此动态扭矩测试仪当应变轴受扭力影响产生微小变形后,粘贴在应变轴上的应变计阻值发生相应变化,我们将具有相同应变特性的应变计组成测量电桥,应变电阻的变化即可转变为电压信号的变化进行测量。

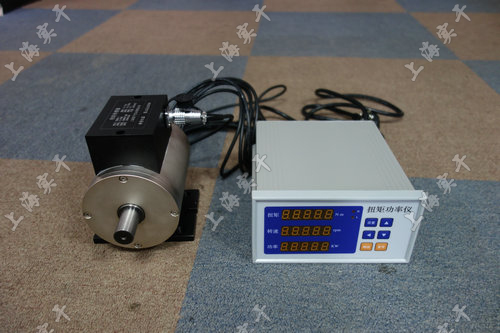

动态扭矩测试仪图片:
动态扭矩测试仪
动态扭矩测试仪规格型号

产品型号
(Model)
测量范围
  N.m
分度值
(N
   外形尺寸
   mm
  重量
(KG
SGDN-5 0.5-5 0.0001 188X100X108 5
SGDN-10 1-10 0.001
SGDN-20 2-20 0.001
SGDN-50 5-50 0.001
SGDN-100 10-100 0.01
SGDN-200 20-200 0.01 209X100X126 7
SGDN-500 50-500 0.01 238X100X136 10
SGDN-1000 100-1000 0.1 275X120X140 12
SGDN-2000 200-2000 0.1 298X120X154 15
SGDN-5000 500-5000 0.1 356X180X180 21


动态扭矩测试仪
动态扭矩测试仪基本原理:
1、电源经过处理后送 ,经激励电源送到应变轴上;
2、由稳压电源变成稳定电压供给应变轴上各电子器件;
3、将应变轴的微小变形转换成电信号,经过压/频转换,变成与扭应变成正比的频率信号,通过 调解电路整形后输出调频方波信号。
转速的测量:转速测量采用磁电码盘的方法进行测量,每一磁电码盘均有60个齿,轴带动磁电码盘每旋转一周可产生60个脉冲,高速或中速采样 时可以用测频的方法,低速采样时可以用测周期的方法测出准确的转速。本传感器精度可达±0.1%~±0.5%(F·S)。由于传感器输出为频率信号,所以无需AD转换即可直接送至计算机进行数据处理。
  本传感器的测速方法采用内置测速,订货时用户需注明是否监测转速信号。

动态扭矩测试仪
机械厂动态扭矩测试仪
保修内容:
—致验收合格后,一年以内将免费保修,凡是属于公司的产品,产品质量所发生的故障,均由购买之日起凭保修单保修一年。
—凡超出一年的,均按收费服务,依故障状况酌情收取零件、维修、校准费用。
—产品使用过五年发生故障时,本公司照常给予服务,若本公司无零件库存,则歉难服务。
—用户所在地暂无维修单位的,请将产品发至本公司修理
注:
非保修范围:
—凡属于安装、使用、保管不当而导致故障的。
—未按规定使用电源而导致故障的。
—天灾、地变、鼠患、虫害导致故障的。
—,自行拆卸维修导致故障的。
 —蓄电池保用期三个月
